Trawsnewidydd cam un cam wedi'i drochi ag olew
CynnyrchDisgrifiad
Mae canllawiau gosod a ddarperir gan yr NEC (Cod Trydanol Cenedlaethol) yn cynnwys manylebau ar gyfer gosod sylfaen, cliriadau, a hygyrchedd i sicrhau gweithrediad diogel ac effeithiol mewn lleoliadau trefol a gwledig.
Cyflenwad Ar Gael
|
Power Rating |
10kVA-500% kVA |
|
Graddfeydd Foltedd Cynradd |
6kV, 10kV, 3kV, 2.4kV, 4.16kV, 7.2kV, 12kV, 13.2kV, 13.8kV, 14.4kV, 19.92kV, 24.94kV, 34.5kV |
|
Cyfraddau Foltedd Eilaidd |
110V, 220V, 440V, 380v, 480V, 120V, 415V, 400/230V, 240/120V, 208/120V, 480/277V |
|
Ystod Tap HV |
±2×2.5% neu eraill |
|
Math Cysylltiad |
Delta/Gwy |
|
MATH |
Pad Mowntio, Math Adrannol |
|
Arweinydd Dirwyn |
Copr neu Alwminiwm |
|
Arestwyr Ymchwydd |
Arestwyr Ymchwydd Penelin Foltedd Uchel, Wedi'u cynnwys yn unol â'r gofyniad |
|
MESU |
30-150 |
|
Safonau |
IEC60076, ANSI, IEEE, DOE, CSA, NEMA, UL |
|
Safonau Effeithlonrwydd |
Bodloni Safonau DOE 2016, Bodloni Safonau CSA Bodloni Safonau ANSI/IEEE |
|
Cais |
Ardaloedd Preswyl, Gwestai, Tai Teulu Sengl, Parciau, Systemau Dosbarthu Tanddaearol |
|
Math o Olew |
Olew Mwynol neu Olew Llysiau Naturiol Bioddiraddadwy, Hylif Di-PCB |
|
Lliw Gorffen |
Munsell™ 7.{0} GY 3.29/1.5 Bell Gwyrdd |
|
Tanc/Cabinet/Deunydd Tanc |
Dur Gorchuddiedig neu 304 o Ddur Di-staen |
|
Math Paent |
Gorchudd Epocsi gwrth-dywydd ac UV sy'n Gwrthiannol a Gorchuddio |
|
Graddfa Amgaead |
Cabinet Gwifrau Gwrth-dywydd NEMA 3R, Tanc Wedi'i Selio |
Paramedrau trawsnewidydd wedi'i osod ar bad cam sengl wedi'i drochi ag olew
Y tabl canlynol yw paramedr safonol y newidydd confensiynol wedi'i lenwi â phad wedi'i lenwi ag olew Cyfnod Sengl. Os oes angen lefelau cynhwysedd a foltedd eraill arnoch, cysylltwch â'r TRANSpower i gael paramedrau technegol cywir a chynigion.
Er Cyfeirio YN UNIG y mae'r Manylebau Isod.
|
Trawsnewidydd wedi'i osod ar bad un cam 10kva-500kva |
||||||
|
Dinas Cap Cyfradd (kVA) |
Uchel foltedd(v) |
Foltedd Isel(v) |
Grŵp fector |
Safonol |
rhwystriant cylched byr (%) |
Effeithlonrwydd (%) |
|
10 |
4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 |
II0},II6 |
IEEE/ANSI/DOE |
1.8-4% |
98.70 |
|
15 |
98.82 |
|||||
|
25 |
98.95 |
|||||
|
37.5 |
99.05 |
|||||
|
50 |
99.11 |
|||||
|
75 |
99.19 |
|||||
|
100 |
99.25 |
|||||
|
167 |
99.33 |
|||||
|
250 |
99.39 |
|||||
|
333 |
99.43 |
|||||
|
500 |
99.49 |
|||||
Prawf a QC
Ar ôl pob uned o drawsnewidydd un cam confensiynol wedi'i osod ar badiau a weithgynhyrchir, bydd profion arferol/FAT yn cael eu cynnal yn unol â gofynion ANSI/IEEE C57.12.90 a C57.12.00. Mae'r adroddiad prawf yn cydymffurfio â safonau IEEE / CSA, ac mae effeithlonrwydd yn cydymffurfio â Safonau DOE 2016.
Prawf Llwybro yn Ein Disgrifiad Ffatri
Prawf Gwrthiant Dirwyn
Prawf Gwrthiant Inswleiddio
Prawf Gwall Cymhareb Foltedd
Prawf rhwystriant cylched byr
Prawf Colli No-Llwyth (Wattage).
Prawf Colli Llwyth (Wattage).
Prawf Gwrthsefyll Foltedd Anwythol
Prawf Gwrthsefyll Foltedd Ffynhonnell Ar Wahân
Prawf Uniondeb Pwysau
Nodweddion Safonol
• Yn bodloni neu'n rhagori ar safonau ANSI, NEMA, a RUS cymwys, gan gynnwys ANSI C57.12.00, C57.12.25 a C57.12.28 (systemau cyfanrwydd amgáu a gorffeniad).
• Pen y tanc wedi'i goroni i atal cadw dŵr.
• Cwfl pen fflip symudadwy yn agor 180 gradd ar gyfer mynediad hawdd gyda phinnau colfach dur gwrthstaen.
• Ffynhonnau bushing foltedd uchel wedi'u clampio'n allanol ar gyfer porthiant dolen neu weithrediad porthiant rheiddiol.
• Llwyni gre edau foltedd isel wedi'u clampio'n allanol.
• Dyfais rhyddhad awtomatig ar gyfer pwysau mewnol.
• Bollt diogelwch pen penta gyda darpariaeth clo clap (bollt pen hecsa ar gael).
• Labeli diogelwch NEMA.
• Llwyni foltedd isel wedi'u clampio'n allanol.
• Darpariaethau tir tanc.
• Plât enw alwminiwm wedi'i ysgythru â laser.
• Plwg llenwi/lefelu olew a phlwg draen gwaelod.
Trawsnewidydd un cam confensiynol wedi'i osod ar y padAmlinelliad
Adeiladau ac Ategolion
2.Lifting darpariaeth
3.Drws
Dyfais rhyddhad pwysau 4.Automatic
ffiws 5.BAY-O-NET
6.Parcio safonol
7. Plât Enw
8.Low-foltedd bushing
9.High-foltedd bushing
Switsh foltedd 10.Dual
11.Grounding strap
12.Sil symudadwy
Poced clo 13.Floating

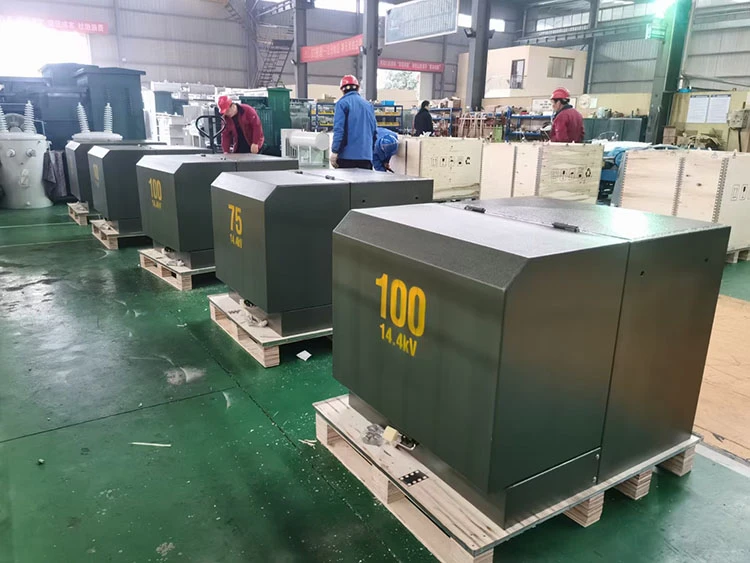

Gweithgynhyrchu Cynnyrch yn ein ffatri
Lloc hunan-gynhyrchu
Ein Pecynnau a llongau
Ceisiadau
Gellir defnyddio ein Trawsnewidyddion Mynydd Pad Tri Cham mewn amrywiaeth o gymwysiadau, pob un yn amrywio o ran cymhlethdod.
