Sing PhasePoleMwedi'i gyfrifDdosparthTrheidiwr
Trawsnewidydd Dosbarthu Pegwn Un Cyfnod SenglDisgrifiad
Mae trawsnewidyddion dosbarthu wedi'u gosod ar bolyn cam sengl yn cynnig nifer o fanteision, gan gynnwys cost-effeithiolrwydd, gosodiad syml, a dibynadwyedd. Yn gyffredinol, maent yn rhatach ac yn haws eu gosod na thrawsnewidwyr tri cham. Mae eu dyluniad syml yn sicrhau bod llai o gydrannau'n cael eu defnyddio, gan leihau'r tebygolrwydd o fethiant a gofynion cynnal a chadw. Gellir llenwi Trawsnewidydd Dosbarthu Mowntiedig Pegwn Cam Sengl â hylif FR3 dewisol, sy'n darparu mwy o ddiogelwch tân a nodweddion amgylcheddol uwch lle dymunir hylif llai fflamadwy. Oherwydd bod yr hylif yn hawdd ei fioddiraddadwy ac nad yw'n wenwynig, mae hylif FR3 yn darparu perfformiad cynaliadwy am gost isel.
Mae trawsnewidyddion dosbarthu wedi'u gosod ar bolyn cam sengl yn adnabyddus am eu gwaith cynnal a chadw isel a'u dibynadwyedd uchel. Mae eu dyluniad syml yn golygu bod llai o rannau'n dueddol o fethu. Mae archwiliadau rheolaidd a chynnal a chadw ataliol yn helpu i sicrhau eu gweithrediad hirdymor, gan eu gwneud yn rhan ddibynadwy o'r rhwydwaith dosbarthu.
Trawsnewidydd ar y polyn
|
Nodweddion allweddol |
|
|
Nodweddion sy'n benodol i'r diwydiant |
|
|
Cynnyrch |
Trawsnewidydd mowntio polyn wedi'i lenwi ag olew un cam |
|
Cyfnod |
Sengl |
|
Rhif Coil |
Trawsnewidydd awto |
|
Priodoleddau eraill |
|
|
Man Tarddiad |
Zhejiang, Tsieina |
|
Rhif Model |
Trawsnewidydd cam sengl |
|
Cynhwysedd graddedig |
O 10kva i 333kva |
|
Foltedd Uchel |
34.5kV ac yn is |
|
Foltedd Isel |
120/240/277/480V |
|
Amlder |
50/60Hz |
|
Safonol |
IEC, ANSI, IEEE, CSA |
|
Grŵp fector |
Ii0, Ii6 |
|
Deunydd |
Alwminiwm / Copr |
|
Cais |
Grid pŵer gwledig, Ardaloedd mynyddig anghysbell, pentrefi gwasgaredig, Cynhyrchu amaethyddol, goleuadau, Defnydd pŵer, Rheilffordd, grid pŵer trefol |
|
Math |
Trawsnewidydd wedi'i drochi ag olew |
|
Nodwedd |
Colled Isel |
Y tabl canlynol yw paramedr safonol y newidydd confensiynol wedi'i osod ar bolyn. Os oes angen lefelau cynhwysedd a foltedd eraill arnoch, cysylltwch â'r TRANSpower i gael paramedrau technegol cywir a chynigion.
Isod mae'r manylebau er gwybodaeth YN UNIG.
|
GALLU (kVA) |
η(%) |
ε(%) |
Io (%) |
COLLEDION CRAIDD (W) |
COLLED COPPER (W) |
DIMENSIWN(MM) |
OLEW (L) |
CYFANSWM WT (kg) |
||
|
W |
D |
H |
||||||||
|
10 |
97.2 |
3 |
1.9 |
45 |
180 |
440 |
520 |
940 |
30 |
100 |
|
15 |
97.3 |
3 |
1.8 |
58 |
215 |
450 |
530 |
970 |
30 |
130 |
|
25 |
97.5 |
2.8 |
1.7 |
82 |
295 |
500 |
580 |
980 |
40 |
180 |
|
37.5 |
97.7 |
2.6 |
1.6 |
110 |
400 |
520 |
600 |
1000 |
40 |
220 |
|
50 |
98.1 |
1.9 |
1.5 |
140 |
490 |
540 |
630 |
1060 |
45 |
280 |
|
75 |
98.2 |
1.8 |
1.4 |
200 |
700 |
590 |
670 |
1100 |
55 |
380 |
|
100 |
98.3 |
1.7 |
1.3 |
260 |
900 |
680 |
680 |
1120 |
60 |
450 |
|
167 |
98.4 |
1.6 |
1.2 |
450 |
1500 |
710 |
800 |
1190 |
80 |
580 |
|
250 |
98.5 |
1.5 |
1.1 |
650 |
2250 |
980 |
950 |
1350 |
215 |
980 |
|
333 |
98.6 |
1.4 |
1 |
800 |
3000 |
1040 |
960 |
1400 |
240 |
1100 |
Eitem Prawf
√ Prawf Gwrthiant Dirwyn
√ Prawf Gwrthiant Inswleiddio
√ Prawf Gwall Cymhareb Foltedd
√ Prawf rhwystriant cylched byr
√ Prawf Colli Dim llwyth (Watedd).
√ Prawf Colli Llwyth (Watedd).
√ Prawf Gwrthsefyll Foltedd Anwythol
√ Prawf Gwrthsefyll Foltedd Ffynhonnell Ar Wahân
√ Prawf Uniondeb Pwysau
25kVA Un Cyfnod Olew Wedi'i Lenwi Dimensiynau newidydd a manylion pwysau
75kVA Un Cyfnod Olew Wedi'i Lenwi Pegwn Dimensiynau newidydd a manylion pwysau
167kVA Un Cyfnod Olew Wedi'i Llenwi Polion Dimensiynau newidydd a manylion pwysau
Diagram trawsnewidydd mowntiedig polyn wedi'i lenwi ag olew un cam

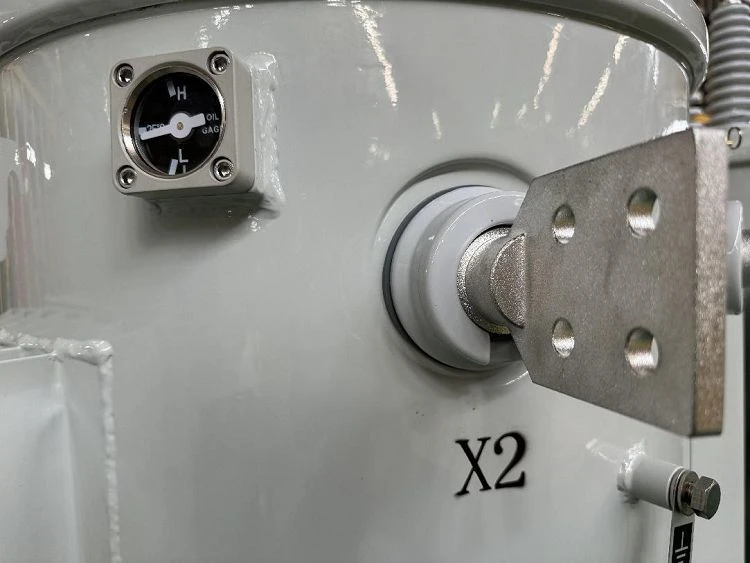

Lluniau trawsnewidyddion wedi'u gosod ar y polyn
Pecynnu trawsnewidyddion wedi'u gosod ar y polyn
Cwestiynau Cyffredin (FAQ)
